计算溶液所需的质量、体积或浓度。
,适用于对基线干扰要求严格的色谱和分析工作流程。
避光,-20°C储存。超低温运输 。请查阅批次 COA 获取详细规格。
SDS、COA、产品数据表及规格说明书均可下载。可通过批号查询获取批次 COA。
在色谱分析、有机合成和交叉偶联反应领域已被 0 篇同行评审文献引用。

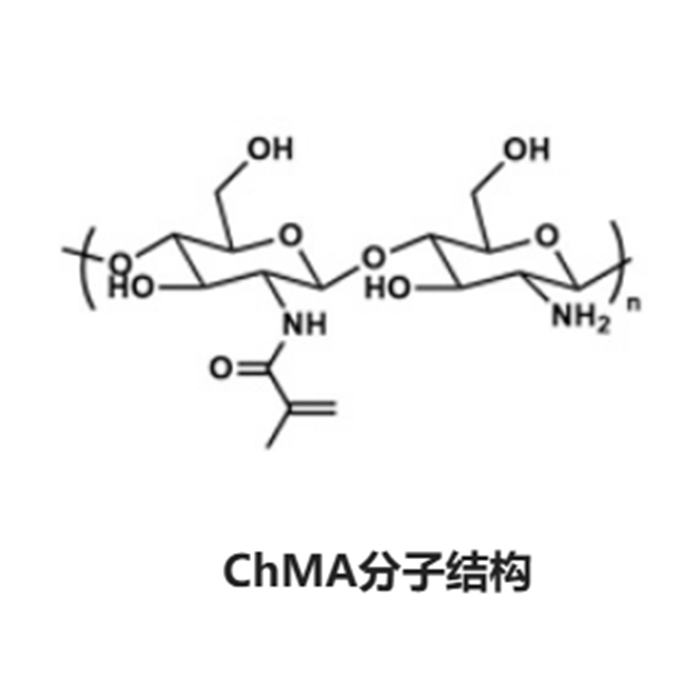

ChMA是由壳聚糖(Ch)经甲基丙烯酸酐(MA)修饰得到的、具有光敏特性的高分子材料,可与蓝光或紫外光引发剂配合使用,在蓝光或紫外光辐照下交联固化。该材料具有优异的生物相容性、生物可降解性、可被体内的溶菌酶降解且降解产物可被吸收、止血与抗菌能力等优点,现已被广泛应用在快速止血材料、术后防粘连、抗菌水凝胶、创面愈合、3D打印、组织工程、药物递送等领域。
产品规格
|
使用建议
1、ChMA可与邻硝基苄醇化高分子,如PEGNB、HANB、GelNB联合使用。二者由光引发剂光照引发聚合并交联,仅需数秒即可获得高强度水凝胶材料。
2、ChMA可与甲基丙烯基修饰的高分子,如CMCMA、GelMA、CSMA、HAMA以及丙烯基修饰的高分子,如F127DA联合使用,由光引发剂光照引发聚合,构建不同理化性能的水凝胶材料。
3、ChMA单独使用,由光引发剂光照引发聚合并交联。
配制方法
1、配制光引发剂标准液:取一定质量的苯基(2,4,6-三甲基苯甲酰基)亚膦酸钠(NAP)配制成浓度为0.1wt% - 0.25wt%范围内的溶液,避光保存;
2、取所需质量的ChMA放入离心管,并取引发剂标准溶液加入到上述离心管中,涡旋使ChMA充分浸润;
3、将上述样品于室温下避光搅拌或于摇床振荡,直至完全溶解。
注意事项
1、ChMA配制的浓度越高,固化后形成的凝胶模量越大,固化时间越短。
2、ChMA的建议使用浓度不超过4wt%。
3、光引发剂标准液浓度越高,ChMA溶液固化速度越快,固化后形成的凝胶越脆。
产品应用
抗菌水凝胶、止血材料、创面愈合、3D生物打印、组织工程、药物递送等。
灭菌方式
1、过滤灭菌(建议):使用0.22μm无菌针头过滤器过滤溶液灭菌;
2、巴氏灭菌:将溶液加热到80℃,保持30min;再迅速转移至冰水混合物中冷却至常温。共循环上述操作三次;
3、热灭菌:将溶液于高温高压灭菌锅内,121℃下灭菌8min,手动放气后,将溶液迅速转移至冰水混合物中冷却至常温。
备注:无菌溶液可以2-8℃避光暂存,建议7天内使用;非无菌溶液可以2-8℃避光暂存,建议48小时内使用。
ChMA产品应用
1、构建在湿性黏膜表面具有粘附能力的水凝胶材料
2、构建多孔支架材料以促进神经元再生


ChMA产品优势
1、批次稳定:采用标准化的生产工艺,保证不同批次的ChMA在成分、理化特性和生物学方面具有高度的重复性和可控性。
2、超高纯度:采用独特的生产工艺,有效地去除甲基丙烯酸小分子和工艺杂质,实现超低杂质水平,保证ChMA在生物医学应用的安全性。
3、可靠的安全性:每批产品均经过严格的标准化的检验后放行,保证ChMA在生物医学应用的安全性。
4、高稳定性:参照《无源植入性医疗器械稳定性研究指导原则》,经过实时稳定性和加速稳定性试验证明:ChMA产品在标示贮存条件下质量稳定。
| pH | 5.0-7.0 |
|---|
通过匹配包装上的批号来查找并下载产品的 COA,每批产品都进行了严格的验证,您可放心使用!
| 批号(Lot Number) | 证书类型 | 货号 |
|---|---|---|
| 分析证书 | M775155 |
